Comparación de abrazaderas STAUFF: ¿Cuándo elegir cada una?
Cuando en un sistema hidráulico hay que sujetar con seguridad varios tubos, mangueras o cables, a menudo surge la pregunta: ¿Debería utilizar abrazaderas DIN estándar o abrazaderas multilínea? Ambas opciones tienen sus propias ventajas, que deben tenerse en cuenta según los requisitos específicos de su proyecto. En este post, le explicamos cuándo es más adecuado cada tipo de abrazadera para su aplicación.
Aplicaciones versátiles de las abrazaderas DIN estándar
Las Abrazaderas DIN Estándar STAUFF según DIN 3015 son una solución fiable y flexible para diversas necesidades de montaje. Son adecuadas para tubos y tuberías con diámetros de 6 mm a 450 mm, ofreciendo una amplia cobertura para diferentes escenarios de aplicación.
Estas abrazaderas proporcionan una gran flexibilidad, ya que permiten sustituir fácilmente tubos y tuberías o añadir nuevos tubos y tuberías sin alterar todo el sistema. Son especialmente útiles cuando es importante la compatibilidad con componentes de otros fabricantes. Gracias a su diseño universal, las Abraçadeiras DIN Estándar pueden integrarse fácilmente en los sistemas existentes.
Otra ventaja importante es la jaula metálica. Proporciona estabilidad estructural en caso de incendio: el cuerpo de plástico de la abrazadera puede arder, pero la placa de soldadura inferior, la placa de cubierta superior y los pernos laterales mantienen el tubo o la tubería en su posición. Esto evita que se caiga de la máquina y lo mantiene suficientemente seguro incluso en situaciones extremas.
¿Cuándo son las abrazaderas STAUFF multilínea la elección correcta?
Si hay que colocar varias líneas en paralelo, las abrazaderas multilínea STAUFF ofrecen ventajas significativas. Son más compactas y requieren hasta un 30% menos de espacio de instalación en comparación con las abrazaderas DIN estándar, lo que es especialmente beneficioso en sistemas con espacio limitado.

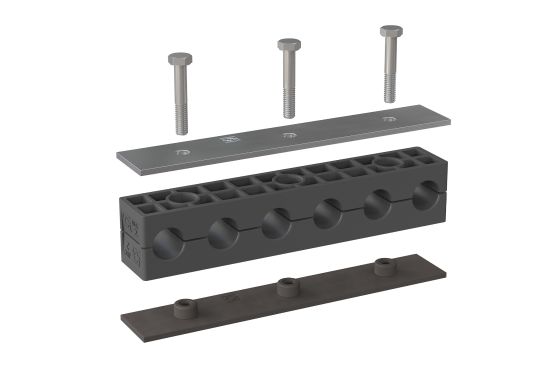

Las Abraçadeiras Multi-Line también reducen significativamente el número de componentes, lo que acorta el tiempo de instalación y reduce los costes. En comparación con las abrazaderas DIN estándar, que pueden necesitar 12 tornillos para fijar seis tubos, una abrazadera multilínea sólo necesita tres tornillos para el mismo número de líneas. Esto también reduce el peso total del sistema, lo que resulta ventajoso en muchas aplicaciones.
Este diseño que ahorra espacio y el reducido número de componentes hacen que las abrazaderas multilínea sean especialmente adecuadas para aplicaciones que dan prioridad a la construcción ligera y en las que el peso es un factor crucial.
Sin embargo, las abrazaderas multilínea ofrecen menos flexibilidad para modificaciones posteriores del sistema. Añadir o quitar líneas requiere más esfuerzo en comparación con las flexibles abrazaderas DIN estándar.
Comparación de criterios clave
El diagrama que aparece a continuación ofrece una visión visual y resumida de los pros y los contras de las distintas abrazaderas. Las cifras se refieren a un ejemplo de 6 líneas fijadas. Es esencial recordar que rara vez hay una única opción. Según el proyecto y la aplicación, los distintos productos pueden ofrecer ventajas distintas.
También deben tenerse en cuenta los respectivos conceptos de protección contra incendios y seguridad: Las Abraçadeiras DIN estándar ofrecen un nivel de seguridad adicional gracias a su estructura de jaula metálica, que mantiene estable la red de tuberías en caso de incendio. Por otro lado, las abrazaderas multilínea son ventajosas en sistemas con limitaciones de espacio y peso gracias a su diseño ligero y a las ventajas que ofrecen en cuanto a ahorro de espacio.
La clave está en saber en qué quiere centrarse y qué valora más.
¿Qué abrazadera se adapta mejor a su proyecto?
La elección entre abrazaderas DIN estándar y abrazaderas multilínea depende de varios factores que deben ajustarse a sus necesidades y condiciones específicas:
Si el espacio y el peso son factores esenciales, las Abraçadeiras Multilineares son la solución óptima. Ahorran espacio y peso en la instalación y son especialmente adecuadas para aplicaciones con varias líneas paralelas.
Sin embargo, si se necesita una gran flexibilidad y compatibilidad con otros componentes, las Abraçadeiras DIN Estándar son la mejor opción. También ofrecen ventajas en la reducción de la electrostática y facilitan el mantenimiento y la ampliación del sistema.
Preguntas frecuentes
¿Cuándo se deben utilizar las Abrazaderas Multilínea STAUFF en lugar de las Abrazaderas DIN Estándar?
¿En qué se diferencian las dos abrazaderas en cuanto a flexibilidad?
Las Abraçadeiras DIN Estándar ofrecen más flexibilidad en la instalación y el mantenimiento, permitiendo una fácil sustitución y ampliación de tuberías o tubos. Las abrazaderas multilínea son menos flexibles, ya que son menos adecuadas para cambios posteriores del sistema.
¿En qué materiales están disponibles las abrazaderas STAUFF?
Ambos tipos de abrazaderas están disponibles en diversos materiales, como polipropileno (PP), poliamida (PA) y poliamida ignífuga (PA-VO). Para requisitos específicos, como la protección contra incendios en aplicaciones marítimas o ferroviarias, hay disponibles materiales adicionales como PP-VO y PP6853.
Las abrazaderas DIN estándar también están disponibles en aluminio, lo que las hace adecuadas para zonas especialmente exigentes, como las que soportan grandes cargas o temperaturas de hasta 300 °C.
¿Se pueden utilizar abrazaderas multilínea para líneas con diferentes diámetros?
Sí, STAUFF ofrece Abrazaderas Multi-Línea que pueden acomodar líneas con diferentes diámetros bajo pedido. Esto permite un ajuste flexible a los requisitos individuales del sistema.
¿Cómo afecta la elección de la abrazadera al peso del sistema?
Las abrazaderas multilínea ofrecen un ahorro de peso significativo, ya que requieren menos componentes y tienen un diseño más compacto. Esto es especialmente beneficioso en sistemas con estrictas restricciones de peso.
